O inwestycji

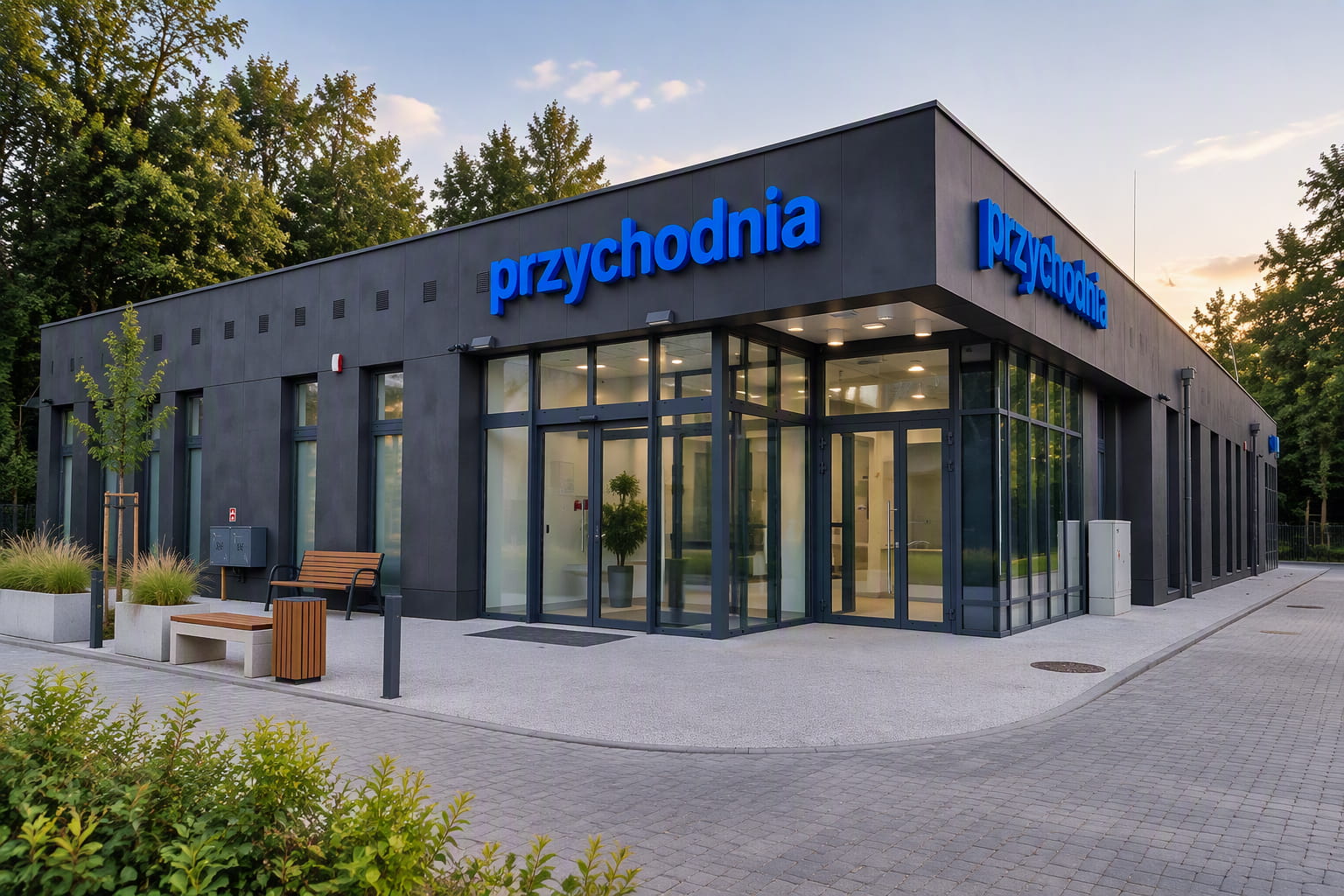

Realizacja obejmowała budowę nowego budynku Przychodni Zdrowia wraz z niezależną funkcjonalnie apteką z recepturą leków oraz infrastrukturą techniczną.
Budynek jest jednokondygnacyjny i niepodpiwniczony. Obiekt pełni funkcję opieki zdrowotnej dla mieszkańców Wiązowny i Gminy Wiązowna.
W ramach inwestycji wykonaliśmy kompleksowy zakres instalacji sanitarnych obejmujący zarówno instalacje wewnętrzne, jak i przyłącza oraz infrastrukturę zewnętrzną.
Zakres prac
W ramach realizacji wykonaliśmy:
- instalacje wody zimnej
- instalacje ciepłej wody użytkowej
- instalacje kanalizacji sanitarnej
- instalację centralnego ogrzewania
- ogrzewanie podłogowe
- instalację wentylacji mechanicznej
- instalację gazową
- kotłownię
- instalacje związane z pompami ciepła
- instalacje kanalizacji deszczowej
- instalację kanalizacji sanitarnej zewnętrznej
- przyłącze wodociągowe
- instalacje zewnętrzne
Zakres ten odpowiada również strukturze dokumentacji technicznej, która obejmuje osobne opracowania dla wod.-kan., C.O., wentylacji, gazu, kotłowni oraz przyłączy i zewnętrznych instalacji kanalizacji deszczowej, sanitarnej i wody.
Źródło ciepła
Kotłownię wyposażono w dwie powietrzne pompy ciepła o mocy 16 kW każda oraz dwa kotły gazowe o mocy 40 kW każdy.
Układ współpracuje z buforem oraz zasobnikiem ciepłej wody użytkowej o pojemności 300 l. W okresie zimowym pompy ciepła, wspomagane przez jeden z kotłów gazowych, zasilają układ przygotowania C.W.U. oraz rozdzielacze ogrzewania podłogowego. W okresie letnim pompy ciepła wykorzystywane są również do przygotowania chłodu dla chłodnic central wentylacyjnych.
Ogrzewanie podłogowe
Ogrzewanie podłogowe zaprojektowano na podstawie indywidualnych strat ciepła dla poszczególnych pomieszczeń, przy parametrach pracy 45/38°C.
Jednym z istotnych elementów naszej pracy była weryfikacja dokumentacji przed rozpoczęciem montażu. Na etapie przygotowania robót przeanalizowaliśmy zaprojektowany przebieg tras ogrzewania podłogowego i zaproponowaliśmy zmiany w układzie pętli.
Po zaakceptowaniu rozwiązania przez Inwestora zmiany zostały wprowadzone do realizacji, co pozwoliło poprawić skuteczność pracy instalacji.
Instalacje Wodociągowe i Kanalizacyjne
Wykonano kompletne instalacje wodociągowe i kanalizacyjne wewnątrz budynku.
Instalacja kanalizacji sanitarnej odprowadza ścieki bytowo-gospodarcze do projektowanej infrastruktury zewnętrznej. Przewody prowadzone są ze spadkiem, a instalację wykonano z rur kielichowych PVC.
Instalacje zewnętrzne
Zakres obejmował również wykonanie przyłącza wody oraz zewnętrznych instalacji kanalizacji sanitarnej i deszczowej. Dokumentacja przewidywała m.in. włączenie kanalizacji deszczowej do istniejącej miejskiej sieci kanalizacyjnej.
