O inwestycji

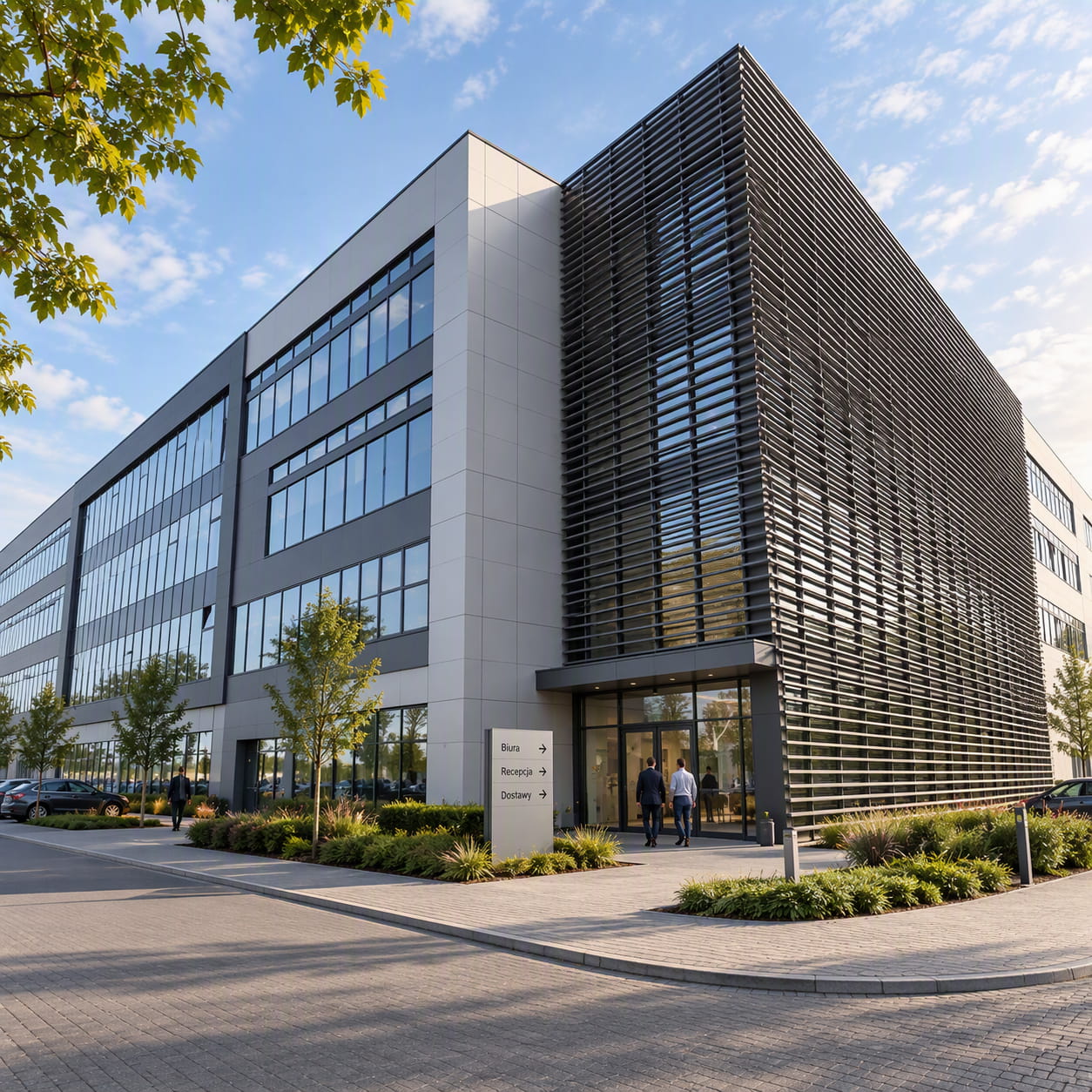

Realizacja obejmowała remont i przebudowę zespołu budynków C, CD, D oraz H4 na terenie Sieci Badawczej Łukasiewicz – Instytutu Lotnictwa.
Kompleks ma przede wszystkim funkcję biurową i laboratoryjną. W skrzydle C znajduje się tunel aerodynamiczny wraz z pomieszczeniami pomocniczymi, natomiast w łączniku CD i budynku H4 znajdują się pomieszczenia techniczne.
Zakres realizacji obejmował zarówno instalacje wewnętrzne, jak i znaczną część infrastruktury zewnętrznej i międzybudynkowej. Prace dotyczyły m.in. modernizacji systemów grzewczych i chłodniczych, wykonania nowych sieci i przyłączy oraz przebudowy istniejącej infrastruktury kanalizacyjnej.
Zakres instalacji wewnętrznych
W ramach realizacji wykonano m.in.:
- instalację centralnego ogrzewania
- instalację ciepła technologicznego
- instalację chłodniczą
- węzeł cieplny
- instalacje zasilające klimakonwektory
- instalacje zasilające chłodnice i nagrzewnice central wentylacyjnych
- instalacje wodociągowe
- instalacje kanalizacji sanitarnej
- instalację hydrantową
- system wykorzystania wody szarej do spłukiwania misek ustępowych
- instalację zasilania terenów zielonych
Zakres sieci i instalacji zewnętrznych
Znaczącą część realizacji stanowiły:
- nowe i przebudowywane przyłącza wodociągowe
- sieć i przyłącze cieplne
- rozbudowana sieć chłodnicza
- nowe odcinki kanalizacji sanitarnej
- przebudowa istniejącej kanalizacji sanitarnej
- przebudowa i rozbudowa kanalizacji deszczowej
- infrastruktura związana z wykorzystaniem wód opadowych
- rozprowadzenie zasilania do skrzynek do nawadniania terenów zielonych
System chłodniczy – 1200 kW
Jednym z najważniejszych elementów realizacji był system chłodniczy o mocy 1200 kW.
Układ pracuje na 35% roztworze glikolu etylenowego, przy parametrach źródła 7/12°C.
System zapewnia chłód dla klimakonwektorów oraz chłodnic central wentylacyjnych. Instalacja obejmuje rozbudowaną sieć przesyłową pomiędzy źródłem chłodu a poszczególnymi częściami kompleksu.
Największe przewody sieci chłodniczej mają średnicę DN300, a układ obejmuje również przewody DN200, DN150, DN125 i DN100.
To jeden z najbardziej znaczących parametrów tej realizacji — 1200 kW mocy chłodniczej przy rozbudowanej sieci międzybudynkowej.
Węzeł cieplny i instalacje grzewcze
W ramach inwestycji wykonano układ cieplny obejmujący centralne ogrzewanie, ciepło technologiczne oraz przygotowanie C.W.U.
Łączna moc cieplna węzła wynosi 362,46 kW, w tym:
176,11 kW – C.O.
151,35 kW – ciepło technologiczne
100 kW – maksymalna moc przygotowania C.W.U.
Wykonano również instalację centralnego ogrzewania oraz instalację ciepła technologicznego zasilającą urządzenia wentylacyjne.
Sieci zewnętrzne i infrastruktura międzybudynkowa
Sieci zewnętrzne stanowiły istotną część całej realizacji.
Zakres obejmował przebudowę istniejącej infrastruktury oraz wykonanie nowych odcinków sieci obsługujących budynki C, CD, D i H4 oraz powiązanych elementów zagospodarowania terenu.
Wykonano i przebudowano sieci:
- wodociągowe
- cieplne
- chłodnicze
- kanalizacji sanitarnej
- kanalizacji deszczowej
a także infrastrukturę retencyjną, przeciwpożarową i nawadniającą.
Kanalizacja deszczowa
Zakres obejmował przebudowę istniejących ciągów kanalizacji deszczowej po stronie wschodniej i zachodniej kompleksu oraz budowę nowych odcinków sieci.
Retencja i wykorzystanie wód opadowych
Jednym z ciekawszych elementów zagospodarowania terenu był system retencji i ponownego wykorzystania wód opadowych.
Po stronie zachodniej kompleksu przewidziano podziemny zbiornik, połączony ze zbiornikiem rurowym wykonanym z rur kanalizacyjnych o średnicach DN500.
W ramach układu wykonano również zbiornik rurowy DN500 o długości około 80 m.
Retencjonowana woda była wykorzystywana do celów niewymagających zastosowania wody pitnej, w tym do zasilania systemu nawadniania terenów zielonych. Projekt przewidywał również wykorzystanie wody szarej do spłukiwania misek ustępowych.
Kanalizacja sanitarna
W ramach realizacji wykonano nową sieć i przyłącza kanalizacyjne, a także przebudowano istniejącą sieć kanalizacji sanitarnej.
Sieć wodociągowa
Wykonano nowe przyłącza wodociągowe oraz przebudowano istniejące przyłącza.
Zakres wynikał m.in. ze złego stanu technicznego istniejącej infrastruktury i obejmował dostosowanie sieci do przebudowywanego kompleksu.
Sieć cieplna
W ramach realizacji przebudowano sieć cieplną doprowadzającą ciepło do węzła cieplnego.
Zakres obejmował również modernizację istniejącej infrastruktury cieplnej związanej z budynkiem.
Sieć chłodnicza
Sieć chłodnicza była jednym z największych elementów infrastruktury międzybudynkowej.
Wykonano przewody o średnicach od DN100 do DN300, w tym główne przewody 2 × DN300. Instalacja łączyła źródło chłodu z poszczególnymi częściami kompleksu i zapewniała dystrybucję chłodu do instalacji wewnętrznych.
Cały system został zaprojektowany dla mocy chłodniczej 1200 kW.
